WPF で画面遷移する方法 4

(2017/05/19 16:13:11 created.)

(2017/05/24 16:46:50 modified.)

前回は TabControl によって画面遷移をおこないましたが、遷移アニメーションがなくてさみしくなってしまいました。ここでは TabControl によってアニメーションしながら画面遷移するようにします。

わざわざ記事を分けてしまいましたが、実は結構簡単。一番最初に紹介した TransitionPanel コントロールを使います。もう忘れてしまっていると思うのでコードを再掲します。

TransitionPanel.xaml

<UserControl x:Class="TabSample.Views.TransitionPanel"

         xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"

         xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"

         xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"

         xmlns:d="http://schemas.microsoft.com/expression/blend/2008"

```
         mc:Ignorable="d"
```

         d:DesignWidth="400" d:DesignHeight="600"

```
         x:Name="root">
```
```
    <Grid>
```

        <ContentControl Content="{Binding ContentA, ElementName=root}">

            <ContentControl.RenderTransform>

                <TranslateTransform X="{Binding OffsetXA, ElementName=root}" Y="{Binding OffsetYA, ElementName=root}" />

            </ContentControl.RenderTransform>

```
        </ContentControl>
```

        <ContentControl Content="{Binding ContentB, ElementName=root}">

            <ContentControl.RenderTransform>

                <TranslateTransform X="{Binding OffsetXB, ElementName=root}" Y="{Binding OffsetYB, ElementName=root}" />

            </ContentControl.RenderTransform>

```
        </ContentControl>
```
```
    </Grid>
```
```
</UserControl>
```

TransitionPanel.xaml.cs

```
namespace TabSample.Views
```
```
{
```
```
    using System;
```
```
    using System.Windows;
```
```
    using System.Windows.Controls;
```

    using System.Windows.Media.Animation;

```

```
```
    /// <summary>
```

    /// TransitionPanel.xaml の相互作用ロジック

```
    /// </summary>
```

    public partial class TransitionPanel : UserControl

```
    {
```
```
        /// <summary>
```

        /// 新しいインスタンスを生成します。

```
        /// </summary>
```
```
        public TransitionPanel()
```
```
        {
```
```
            InitializeComponent();
```
```

```
```
            this.Loaded += OnLoaded;
```
```
        }
```
```

```
```
        /// <summary>
```

        /// アニメーションの方向を表します。

```
        /// </summary>
```
```
        public enum TransitDirections
```
```
        {
```
```
            /// <summary>
```

            /// 左へ移動します。

```
            /// </summary>
```
```
            ToLeft,
```
```

```
```
            /// <summary>
```

            /// 右へ移動します。

```
            /// </summary>
```
```
            ToRight,
```
```
        }
```
```

```
```
        /// <summary>
```

        /// 遷移状態を表します。

```
        /// </summary>
```
```
        public enum TransitionStates
```
```
        {
```
```
            /// <summary>
```

            /// A が表示されている状態を表します。

```
            /// </summary>
```
```
            DisplayA,
```
```

```
```
            /// <summary>
```

            /// B が表示されている状態を表します。

```
            /// </summary>
```
```
            DisplayB,
```
```
        }
```
```

```

        #region Content 依存関係プロパティ

```

```
```
        /// <summary>
```

        /// Content 依存関係プロパティを定義し直します。

```
        /// </summary>
```

        public static readonly new DependencyProperty ContentProperty = DependencyProperty.Register("Content", typeof(object), typeof(TransitionPanel), new UIPropertyMetadata(null, OnConentPropertyChanged));

```

```
```
        /// <summary>
```

        /// コンテンツを取得または設定します。

```
        /// </summary>
```
```
        public new object Content
```
```
        {
```

            get { return GetValue(ContentProperty); }

            set { SetValue(ContentProperty, value); }

```
        }
```
```

```

        #endregion Content 依存関係プロパティ

```

```

        #region ContentA 依存関係プロパティ

```

```
```
        /// <summary>
```

        /// ContentA 依存関係プロパティのキーを定義します。

```
        /// </summary>
```

        private static readonly DependencyPropertyKey ContentAPropertyKey = DependencyProperty.RegisterReadOnly("ContentA", typeof(object), typeof(TransitionPanel), new UIPropertyMetadata(null));

```

```
```
        /// <summary>
```

        /// ContentA 依存関係プロパティを定義します。

```
        /// </summary>
```

        public static readonly DependencyProperty ContentAProperty = ContentAPropertyKey.DependencyProperty;

```

```
```
        /// <summary>
```

        /// コンテンツのためのバッファ A を取得します。

```
        /// </summary>
```
```
        public object ContentA
```
```
        {
```

            get { return GetValue(ContentAProperty); }

            private set { SetValue(ContentAPropertyKey, value); }

```
        }
```
```

```

        #endregion ContentA 依存関係プロパティ

```

```

        #region ContentB 依存関係プロパティ

```

```
```
        /// <summary>
```

        /// ContentB 依存関係プロパティのキーを定義します。

```
        /// </summary>
```

        private static readonly DependencyPropertyKey ContentBPropertyKey = DependencyProperty.RegisterReadOnly("ContentB", typeof(object), typeof(TransitionPanel), new UIPropertyMetadata(null));

```

```
```
        /// <summary>
```

        /// ContentB 依存関係プロパティを定義します。

```
        /// </summary>
```

        public static readonly DependencyProperty ContentBProperty = ContentBPropertyKey.DependencyProperty;

```

```
```
        /// <summary>
```

        /// コンテンツのためのバッファ B を取得します。

```
        /// </summary>
```
```
        public object ContentB
```
```
        {
```

            get { return GetValue(ContentBProperty); }

            private set { SetValue(ContentBPropertyKey, value); }

```
        }
```
```

```

        #endregion ContentB 依存関係プロパティ

```

```

        #region State 依存関係プロパティ

```

```
```
        /// <summary>
```

        /// State 依存関係プロパティのキーを定義します。

```
        /// </summary>
```

        private static readonly DependencyPropertyKey StatePropertyKey = DependencyProperty.RegisterReadOnly("State", typeof(TransitionStates), typeof(TransitionPanel), new UIPropertyMetadata(TransitionStates.DisplayB));

```

```
```
        /// <summary>
```

        /// State 依存関係プロパティを定義します。

```
        /// </summary>
```

        public static readonly DependencyProperty StateProperty = StatePropertyKey.DependencyProperty;

```

```
```
        /// <summary>
```

        /// 遷移状態を取得します。

```
        /// </summary>
```
```
        public TransitionStates State
```
```
        {
```

            get { return (TransitionStates)GetValue(StateProperty); }

            private set { SetValue(StatePropertyKey, value); }

```
        }
```
```

```

        #endregion State 依存関係プロパティ

```

```

        #region TransitDirection 依存関係プロパティ

```

```
```
        /// <summary>
```

        /// TransitDirection 依存関係プロパティを定義します。

```
        /// </summary>
```

        public static readonly DependencyProperty TransitDirectionProperty = DependencyProperty.Register("TransitDirection", typeof(TransitDirections), typeof(TransitionPanel), new UIPropertyMetadata(TransitDirections.ToLeft));

```

```
```
        /// <summary>
```

        /// 画面遷移方向を取得または設定します。

```
        /// </summary>
```

        public TransitDirections TransitDirection

```
        {
```

            get { return (TransitDirections)GetValue(TransitDirectionProperty); }

            set { SetValue(TransitDirectionProperty, value); }

```
        }
```
```

```

        #endregion TransitDirection 依存関係プロパティ

```

```

        #region OffsetXA 依存関係プロパティ

```

```
```
        /// <summary>
```

        /// OffsetXA 依存関係プロパティを定義します。

```
        /// </summary>
```

        public static readonly DependencyProperty OffsetXAProperty = DependencyProperty.Register("OffsetXA", typeof(double), typeof(TransitionPanel), new UIPropertyMetadata(0.0));

```

```
```
        /// <summary>
```

        /// コンテンツのためのバッファ A の水平方向オフセットを取得または設定します。

```
        /// </summary>
```
```
        public double OffsetXA
```
```
        {
```

            get { return (double)GetValue(OffsetXAProperty); }

            set { SetValue(OffsetXAProperty, value); }

```
        }
```
```

```

        #endregion OffsetXA 依存関係プロパティ

```

```

        #region OffsetYA 依存関係プロパティ

```

```
```
        /// <summary>
```

        /// OffsetYA 依存関係プロパティを定義します。

```
        /// </summary>
```

        public static readonly DependencyProperty OffsetYAProperty = DependencyProperty.Register("OffsetYA", typeof(double), typeof(TransitionPanel), new UIPropertyMetadata(0.0));

```

```
```
        /// <summary>
```

        /// コンテンツのためのバッファ A の垂直方向オフセットを取得または設定します。

```
        /// </summary>
```
```
        public double OffsetYA
```
```
        {
```

            get { return (double)GetValue(OffsetYAProperty); }

            set { SetValue(OffsetYAProperty, value); }

```
        }
```
```

```

        #endregion OffsetYA 依存関係プロパティ

```

```

        #region OffsetXB 依存関係プロパティ

```

```
```
        /// <summary>
```

        /// OffsetXB 依存関係プロパティを定義します。

```
        /// </summary>
```

        public static readonly DependencyProperty OffsetXBProperty = DependencyProperty.Register("OffsetXB", typeof(double), typeof(TransitionPanel), new UIPropertyMetadata(0.0));

```

```
```
        /// <summary>
```

        /// コンテンツのためのバッファ B の水平方向オフセットを取得または設定します。

```
        /// </summary>
```
```
        public double OffsetXB
```
```
        {
```

            get { return (double)GetValue(OffsetXBProperty); }

            set { SetValue(OffsetXBProperty, value); }

```
        }
```
```

```

        #endregion OffsetXB 依存関係プロパティ

```

```

        #region OffsetYB 依存関係プロパティ

```

```
```
        /// <summary>
```

        /// OffsetYB 依存関係プロパティを定義します。

```
        /// </summary>
```

        public static readonly DependencyProperty OffsetYBProperty = DependencyProperty.Register("OffsetYB", typeof(double), typeof(TransitionPanel), new UIPropertyMetadata(0.0));

```

```
```
        /// <summary>
```

        /// コンテンツのためのバッファ B の垂直方向オフセットを取得または設定します。

```
        /// </summary>
```
```
        public double OffsetYB
```
```
        {
```

            get { return (double)GetValue(OffsetYBProperty); }

            set { SetValue(OffsetYBProperty, value); }

```
        }
```
```

```

        #endregion OffsetYB 依存関係プロパティ

```

```

        #region イベントハンドラ

```

```
```
        /// <summary>
```

        /// Load イベントハンドラ

```
        /// </summary>
```

        /// <param name="sender">イベント発行元</param>

        /// <param name="e">イベント引数</param>

        private void OnLoaded(object sender, RoutedEventArgs e)

```
        {
```

            var storyboard = new Storyboard();

```

```

            storyboard.Children = new TimelineCollection()

```
            {
```

                CreateMoveAnimation(TimeZero, TimeZero, this.HorizontalOffset, "OffsetXB"),

```
            };
```
```

```
```
            storyboard.Begin();
```
```
        }
```
```

```
```
        /// <summary>
```

        /// Content 依存関係プロパティ変更イベントハンドラ

```
        /// </summary>
```

        /// <param name="d">イベント発行元</param>

        /// <param name="e">イベント引数</param>

        private static void OnConentPropertyChanged(DependencyObject d, DependencyPropertyChangedEventArgs e)

```
        {
```

            var control = d as TransitionPanel;

            if (control.IsInitialized) control.SwapDisplay();

```
        }
```
```

```

        #endregion イベントハンドラ

```

```
```
        #region ヘルパ
```
```

```
```
        /// <summary>
```

        /// コンテンツを入れ替えます。

```
        /// </summary>
```
```
        private void SwapDisplay()
```
```
        {
```

            if (this.State == TransitionStates.DisplayA)

```
            {
```

                this.ContentB = this.Content;

                this.State = TransitionStates.DisplayB;

```
            }
```
```
            else
```
```
            {
```

                this.ContentA = this.Content;

                this.State = TransitionStates.DisplayA;

```
            }
```
```

```

            if ((this.ContentA != null) && (this.ContentB != null))

```
                StartAnimation();
```
```
        }
```
```

```
```
        /// <summary>
```

        /// 画面遷移を開始します。

```
        /// </summary>
```
```
        private void StartAnimation()
```
```
        {
```

            var storyboard = this.State == TransitionStates.DisplayA ? CreateAnimationBtoA(this.TransitDirection) : CreateAnimationAtoB(this.TransitDirection);

```
            storyboard.Begin();
```
```
        }
```
```

```
```
        /// <summary>
```

        /// ContentB から ContentA へ遷移するためのストーリーボードを生成します。

```
        /// </summary>
```

        /// <param name="direction">遷移する方向を指定します。</param>

        /// <returns>生成したストーリーボードを返します。</returns>

        private Storyboard CreateAnimationBtoA(TransitDirections direction)

```
        {
```

            var storyboard = new Storyboard();

```

```

            storyboard.Children = direction == TransitDirections.ToLeft ?

```
            new TimelineCollection()
```
```
            {
```

                CreateMoveAnimation(TimeZero, TimeZero, this.HorizontalOffset, "OffsetXA"),

                CreateMoveAnimation(TimeZero, AnimationTime, 0, "OffsetXA"),

                CreateMoveAnimation(TimeZero, AnimationTime, -this.HorizontalOffset, "OffsetXB"),

```
            } :
```
```
            new TimelineCollection()
```
```
            {
```

                CreateMoveAnimation(TimeZero, TimeZero, -this.HorizontalOffset, "OffsetXA"),

                CreateMoveAnimation(TimeZero, AnimationTime, 0, "OffsetXA"),

                CreateMoveAnimation(TimeZero, AnimationTime, this.HorizontalOffset, "OffsetXB"),

```
            };
```
```

```
```
            return storyboard;
```
```
        }
```
```

```
```
        /// <summary>
```

        /// ContentA から ContentB へ遷移するためのストーリーボードを生成します。

```
        /// </summary>
```

        /// <param name="direction">遷移する方向を指定します。</param>

        /// <returns>生成したストーリーボードを返します。</returns>

        private Storyboard CreateAnimationAtoB(TransitDirections direction)

```
        {
```

            var storyboard = new Storyboard();

```

```

            storyboard.Children = direction == TransitDirections.ToLeft ?

```
            new TimelineCollection()
```
```
            {
```

                CreateMoveAnimation(TimeZero, TimeZero, this.HorizontalOffset, "OffsetXB"),

                CreateMoveAnimation(TimeZero, AnimationTime, 0, "OffsetXB"),

                CreateMoveAnimation(TimeZero, AnimationTime, -this.HorizontalOffset, "OffsetXA"),

```
            } :
```
```
            new TimelineCollection()
```
```
            {
```

                CreateMoveAnimation(TimeZero, TimeZero, -this.HorizontalOffset, "OffsetXB"),

                CreateMoveAnimation(TimeZero, AnimationTime, 0, "OffsetXB"),

                CreateMoveAnimation(TimeZero, AnimationTime, this.HorizontalOffset, "OffsetXA"),

```
            };
```
```

```
```
            return storyboard;
```
```
        }
```
```

```
```
        /// <summary>
```

        /// Double 型のプロパティに対するアニメーションを生成します。

```
        /// </summary>
```

        /// <param name="beginTime">アニメーションの開始時間を指定します。</param>

        /// <param name="duration">アニメーションの実行時間を指定します。</param>

        /// <param name="to">プロパティ値の最終値を指定します。</param>

        /// <param name="targetPropertyName">対象とするプロパティ名を指定します。</param>

        /// <returns>Storyboard の添付プロパティを設定したアニメーションを返します。</returns>

        private DoubleAnimation CreateMoveAnimation(TimeSpan beginTime, TimeSpan duration, double to, string targetPropertyName)

```
        {
```

            var animation = new DoubleAnimation()

```
            {
```
```
                To = to,
```
```
                BeginTime = beginTime,
```

                Duration = new Duration(duration),

                AccelerationRatio = 0.3,

                DecelerationRatio = 0.3,

```
            };
```

            Storyboard.SetTarget(animation, this);

            Storyboard.SetTargetProperty(animation, new PropertyPath(targetPropertyName));

```

```
```
            return animation;
```
```
        }
```
```

```
```
        #endregion ヘルパ
```
```

```
```
        #region private フィールド
```
```

```
```
        /// <summary>
```
```
        /// 時刻ゼロ
```
```
        /// </summary>
```

        private static readonly TimeSpan TimeZero = TimeSpan.FromMilliseconds(0);

```

```
```
        /// <summary>
```
```
        /// アニメーション時間
```
```
        /// </summary>
```

        private static readonly TimeSpan AnimationTime = TimeSpan.FromMilliseconds(500);

```

```
```
        /// <summary>
```
```
        /// 水平方向の遷移量
```
```
        /// </summary>
```

        private double HorizontalOffset { get { return this.ActualWidth + 10; } }

```

```

        #endregion private フィールド

```
    }
```
```
}
```

Content プロパティの変化を捕捉して TranslateTransform によって 2 つのコンテンツを水平移動するコントロールでしたね。これを TabControl で使います。

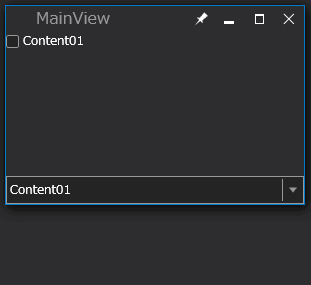

MainView.xaml

<YK:Window x:Class="TabSample.Views.MainView"

           xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"

           xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"

           xmlns:YK="clr-namespace:YKToolkit.Controls;assembly=YKToolkit.Controls"

           xmlns:vw="clr-namespace:TabSample.Views"

```
           Title="MainView"
```
```
           Width="300" Height="200">
```
```
    <DockPanel>
```

        <ComboBox x:Name="combobox" DockPanel.Dock="Bottom" SelectedIndex="0">

            <ComboBoxItem>Content01</ComboBoxItem>

            <ComboBoxItem>Content02</ComboBoxItem>

            <ComboBoxItem>Content03</ComboBoxItem>

```
        </ComboBox>
```

        <TabControl SelectedIndex="{Binding SelectedIndex, ElementName=combobox}">

```
            <TabControl.Template>
```

                <ControlTemplate TargetType="{x:Type TabControl}">

                    <vw:TransitionPanel Content="{Binding SelectedContent, RelativeSource={RelativeSource TemplatedParent}}" />

```
                </ControlTemplate>
```
```
            </TabControl.Template>
```
```

```
```
            <TabItem>
```

                <Grid DataContext="{Binding Content01ViewModel}">

                    <CheckBox Content="{Binding Caption}" />

```
                </Grid>
```
```
            </TabItem>
```
```

```
```
            <TabItem>
```

                <Grid DataContext="{Binding Content02ViewModel}">

                    <TextBlock Text="{Binding Caption}" />

```
                </Grid>
```
```
            </TabItem>
```
```

```
```
            <TabItem>
```

                <Grid DataContext="{Binding Content03ViewModel}">

                    <TextBlock Text="{Binding Caption}" />

```
                </Grid>
```
```
            </TabItem>
```
```
        </TabControl>
```
```
    </DockPanel>
```
```
</YK:Window>
```

そう、TabControl でコンテンツを表示するときに ContentPresenter を指定していましたね。これを TransitionPanel に差し替えるだけです。ただし、SelectedContent で渡ってくる要素は TabItem ではなく、その直下の要素になるため、DataContext を切り替える場合はこの例のように TabItem 直下に Grid など親要素となるパネルを置き、その DataContext を明確に指定するようにします。

こうしてできあがった外観がこちら。

一番最初に紹介した外観とまったく同じものができあがりました。違いは DataTemplate による View と ViewModel の紐付けをしていないところです。また、だからといって App クラスにややこしい GetView() などというメソッドも作っていません。単に MainView.xaml に各コンテンツを配置しているだけでわかりやすくなりました。

<< 古い記事へ
WPF で画面遷移する方法 3

新しい記事へ >>
スタイルシート更新しました
